I. Tổng quan về phun bi làm sạch bề mặt KCT trước khi sơn bằng biện pháp phun bi thép

Phun bi làm sạch bề mặt kết cấu thép là quá trình sử dụng áp lực cao để phun các hạt phun (như cát, thép, đá) lên bề mặt thép để loại bỏ bụi, rỉ sét, sơn cũ, và các tạp chất khác. Phương pháp này đạt được hiệu quả cao bằng cách tạo ra sự va chạm giữa các hạt phun và bề mặt thép, loại bỏ tạp chất một cách tương đối nhanh chóng và hiệu quả.

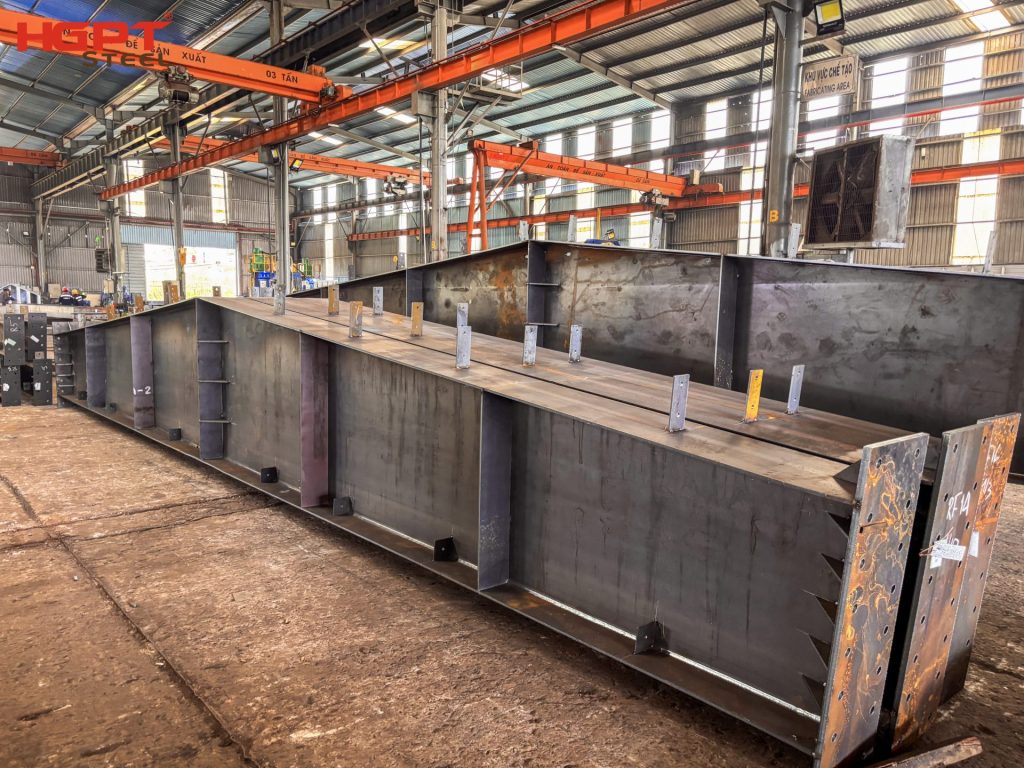

Bề mặt thép nhiều vết bẩn ảnh hưởng đến độ bám của sơn

Công đoạn phun bi làm sạch bề mặt kết cấu thép không chỉ đơn thuần là một quá trình vệ sinh mà còn có nhiều ứng dụng quan trọng. Đầu tiên, việc làm sạch bề mặt giúp tăng độ bền và tuổi thọ của kết cấu thép bằng cách loại bỏ các tạp chất và lớp sơn cũ. Điều này giúp ngăn chặn quá trình ăn mòn, giảm thiểu rỉ sét và gia tăng khả năng chịu lực cho kết cấu. Thứ hai, bề mặt thép được làm sạch sẽ tạo điều kiện thuận lợi cho quá trình sơn phủ, giúp lớp sơn bám chắc và đều màu hơn, từ đó bảo vệ bề mặt thép khỏi sự oxi hóa và mài mòn. Cuối cùng, công đoạn phun bi làm sạch bề mặt kết cấu thép đáp ứng yêu cầu kỹ thuật và an toàn trong xây dựng, đảm bảo chất lượng và độ an toàn của công trình.

II. Các tiêu chuẩn trong ngành

Các tiêu chuẩn công nghiệp liên quan được đưa ra bởi:

• SSPC (Hiệp hội sơn phủ)
• NACE International (Trước đây là Hiệp hội các kỹ sư chống ăn mòn quốc gia Hoa Kỳ)
• ASTM International (Trước đây là Hiệp hội kiểm tra và vật liệu Hoa Kỳ)

Các cấp độ làm sạch được định nghĩa trong các tiêu chuẩn là:

• SSPC-SP 7/NACE 4, tương đương ISO SA1.0 Làm sạch Brush-Off (tẩy lớp gỉ sét, sơn bong tróc, và tẩy lớp thép đen; các chất bẩn còn bám)
• SSPC-SP 14/NACE 8, Làm sạch công nghiệp (tẩy lớp gỉ sét, sơn bong tróc, và tẩy lớp thép đen; các chất bẩn có thể còn 10% trên đơn vị diện tích bề mặt, các vật chất khác có thể còn ở các khu vực giới hạn cho việc làm sạch)
• SSPC-SP 6/NACE 3, tương đương ISO SA2.0, Làm sạch thương mại (tẩy lớp gỉ sét, sơn bong tróc, và tẩy lớp thép đen; các chất bẩn còn lại có thể lên đến 33% đơn vị diện tích)
• SSPC-SP 10/NACE 2, tương đương ISO SA2.5, Làm sạch gần trắng thép (tẩy lớp gỉ sét, sơn bong tróc, và tẩy lớp thép đen; các chất bẩn còn lại có thể lên đến 5% đơn vị diện tích)
• SSPC-SP 5/NACE 1, tương đương ISO SA3.0, Làm sạch trắng thép (tẩy lớp gỉ sét, sơn bong tróc, và tẩy lớp thép đen; các chất bẩn không còn)

Bề mặt sau khi làm sạch theo tiêu chuẩn HGPT áp dụng

Tại HGPT, chúng tôi mặc định phun bi làm sạch bề mặt theo tiêu chuẩn SA 2.5 trừ khi khách hàng có yêu cầu khác đối với sản phẩm. Trên thực tế, thiết bị đo kết quả sau làm sạch của HGPT luôn cho kết quả cao hơn tiêu chuẩn. Việc này đảm bảo những sản phẩm của chúng tôi đạt chuẩn khi đến với tay khách hàng.

III. Quy trình phun bi làm sạch bề mặt KCT tại HGPT

1. Làm sạch bằng phương pháp phun bi:

Bước 1: Phun bi trực tiếp lên bề mặt cần vệ sinh đạt cấp độ sạch theo yêu cầu của từng đơn hàng.

Bước 2: Phun khí nén khô để làm sạch tạp chất và bề mặt cần sơn.

Tại HGPT, chúng tôi có 2 hệ thống phun bi làm sạch bề mặt kết cấu thép trước khi sơn.

a. Hệ thống phun bi tự động:

Kết cấu thép được đưa lên băng tải con lăn để di chuyển vào trong buồng phun một cách tự động. Các cánh phun bi có nhiệm vụ tản bi lên bề mặt với vận tốc cao, từ đó loại bỏ rỉ sét, bụi bẩn và lớp phủ không mong muốn trên bề mặt. Tốc độ làm sạch có thể điều chỉnh bằng biến tần. Sản phẩm sau quá trình làm sạch loại bỏ bụi bằng chổi quét hoặc hệ thống thổi bi tự động.

Hệ thống có ưu điểm:

• Hiệu quả làm sạch cao
• Thân thiện với môi trường
• Tạo nhám bề mặt
• An toàn cho người vận hành

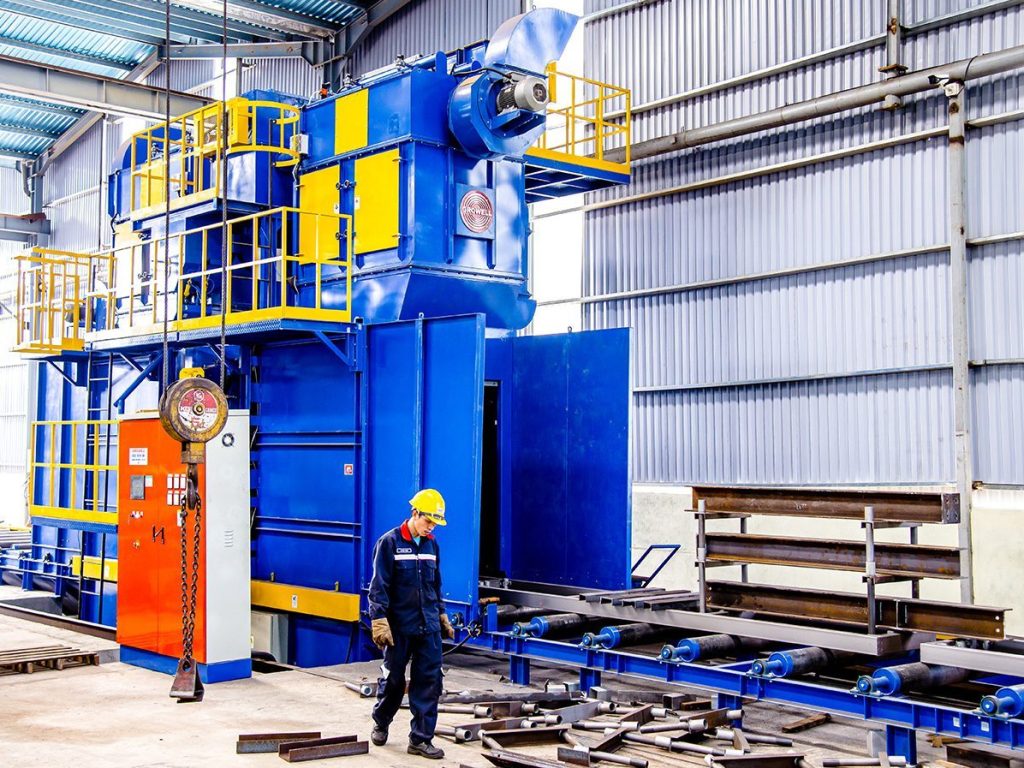

Hệ thống phun bi tự động

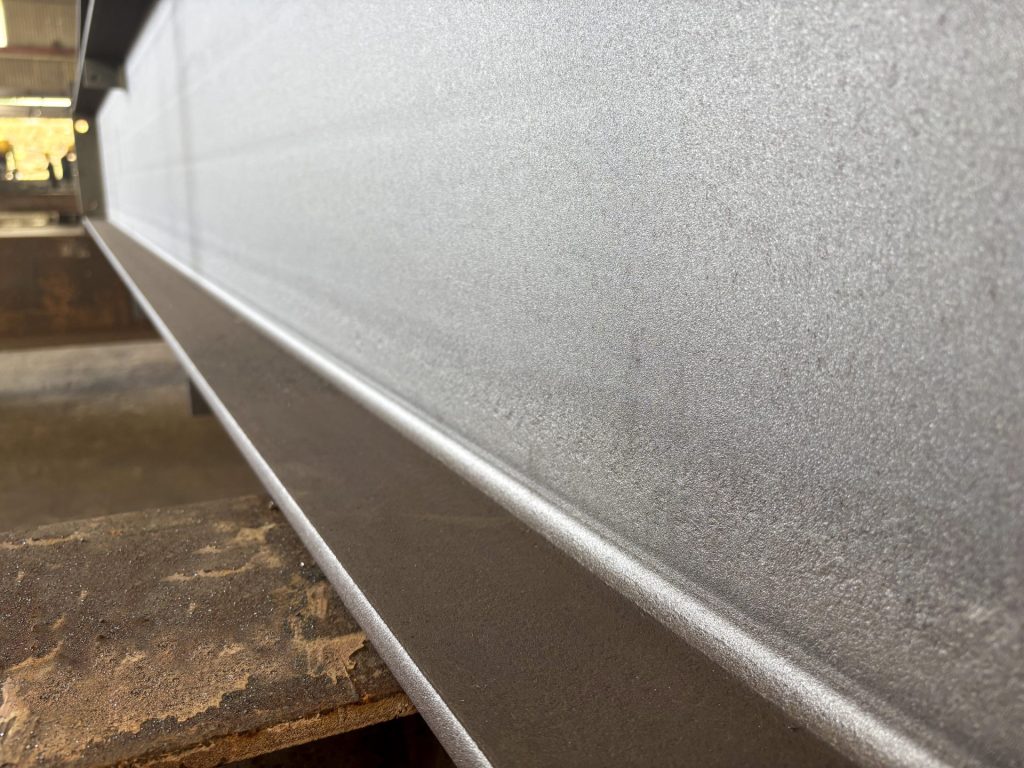

Bề mặt sản phẩm sau khi phun bi

b. Hệ thống buồng phun bi bán tự động với các hệ thống tự động thu hồi bi thép sau phun và lọc bụi khi phun:

Với hệ thống này, các chi tiết và góc độ phức tạp nhất của kết cấu thép được xử lý phun bi làm sạch bề mặt kỹ càng, đảm bảo tiêu chuẩn như ở phần bề mặt khác. Buồng phun bi của HGPT với không gian lớn cũng đảm bảo sự thuận tiện cho quá trình làm sạch các kết cấu thép lớn và phức tạp.

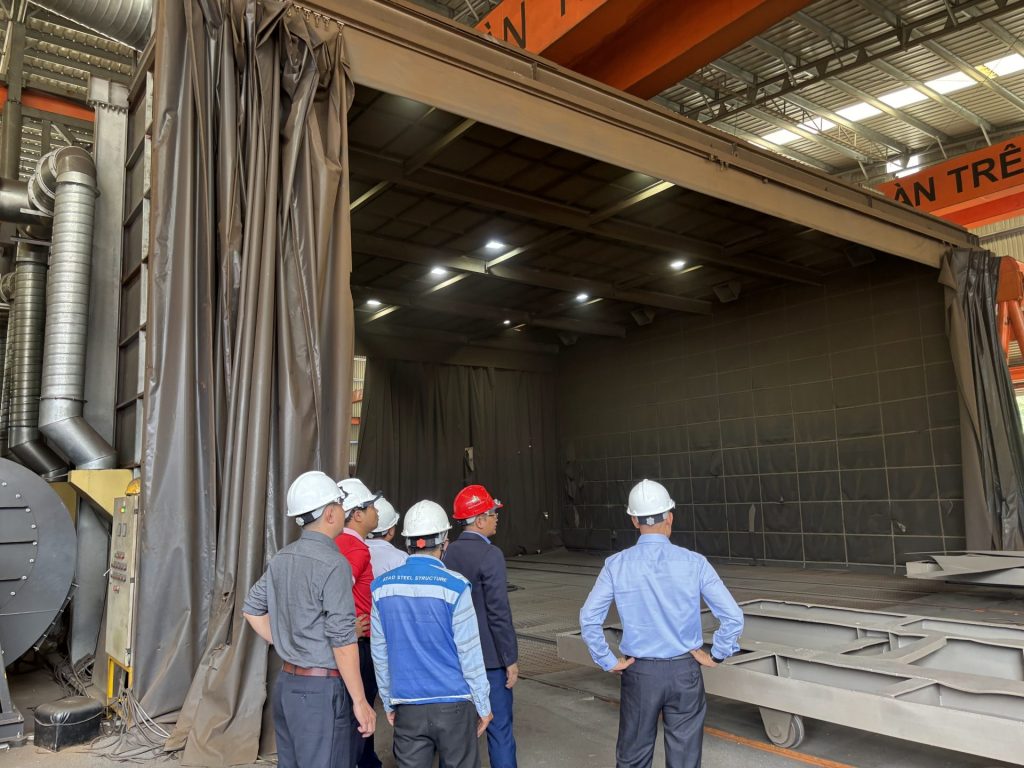

Buồng phun bi HGPT

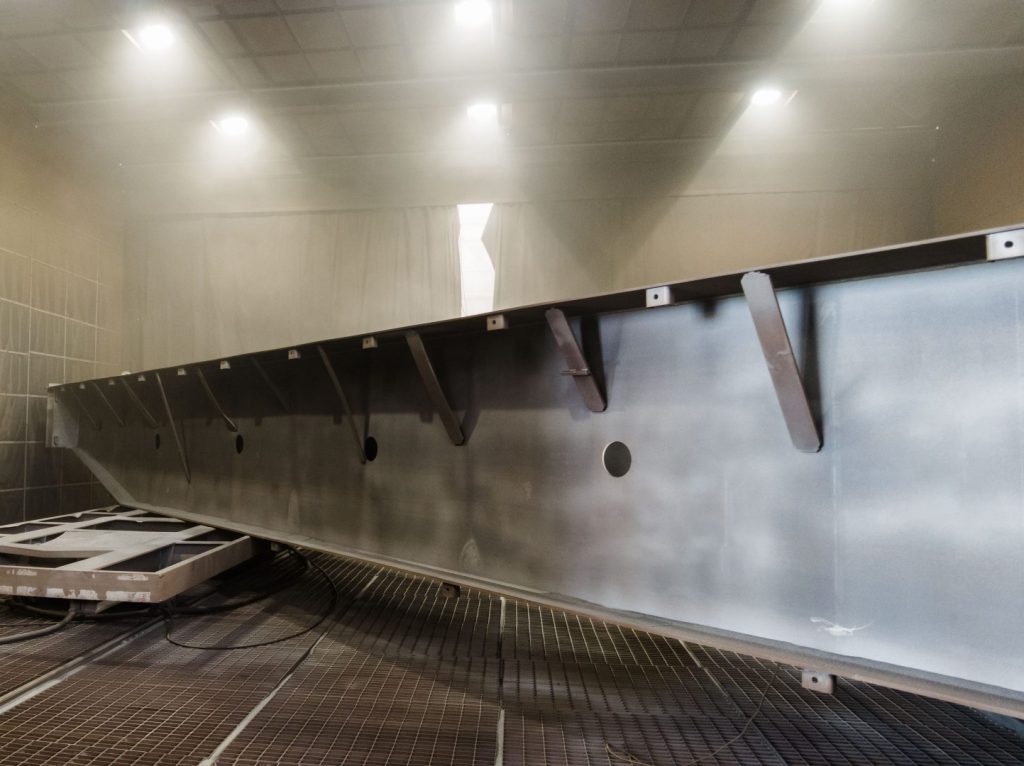

Làm sạch bề mặt thép trong buồng phun bi

2. Xử lý bề mặt sau khi phun bi trước khi sơn:

• Bề mặt không đạt cấp độ sạch theo yêu cầu:  Phun bi lại toàn bộ hoặc ở các vị trí chưa đạt
• Đối với bề mặt bị ố vàng: Dùng chổi sắt đánh sạch hoặc dùng giẻ tẩm dung môi để tẩy sạch bề mặt
• Đối với bề mặt bị muội bẩn: Dùng giẻ hoặc khí nén làm sạch bề mặt trước khi sơn.

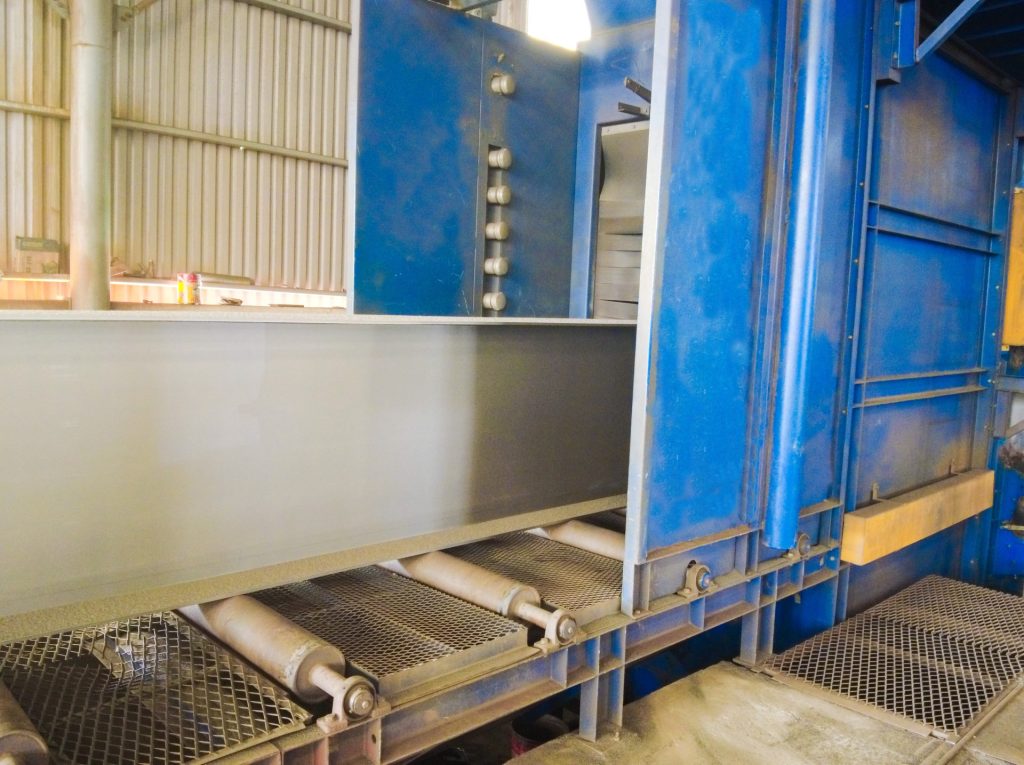

Bề mặt sau khi được phun bi

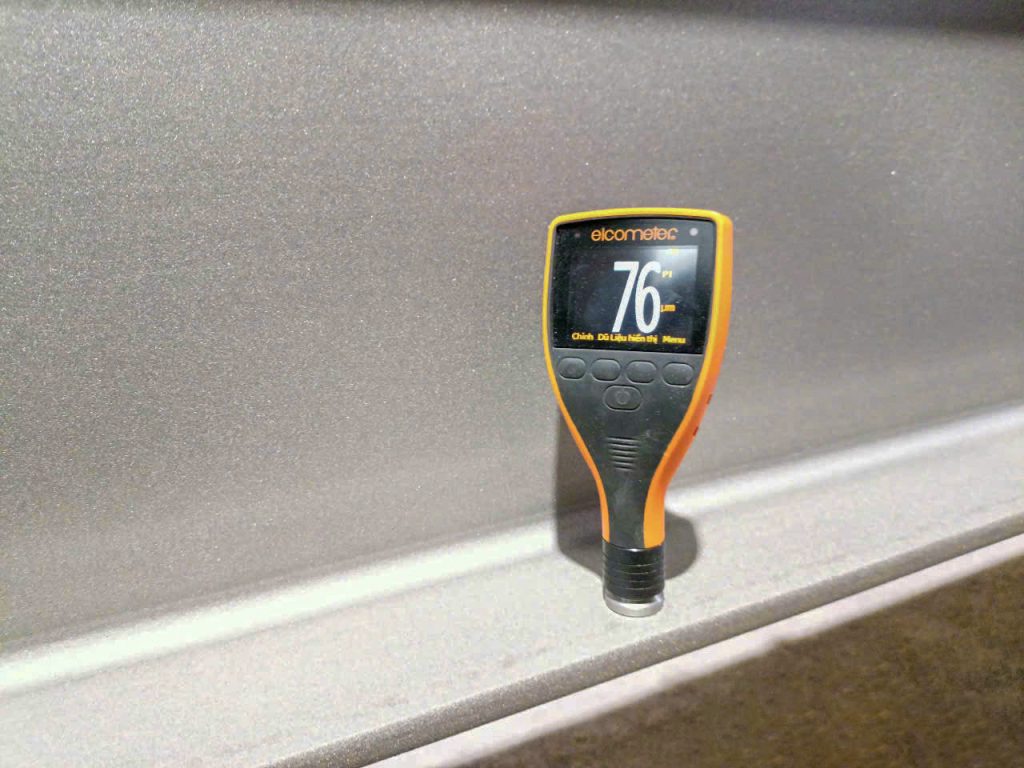

Kiểm tra bề mặt sau khi phun bi

Lưu ý: Bề mặt thép sau khi được làm sạch lớp phủ bảo vệ ban đầu sẽ dễ bị ảnh hưởng chất lượng Vì vậy, lớp sơn lót phải được tiến hành thi công càng sớm càng tốt, tối đa 3 tiếng sau khi làm sạch.

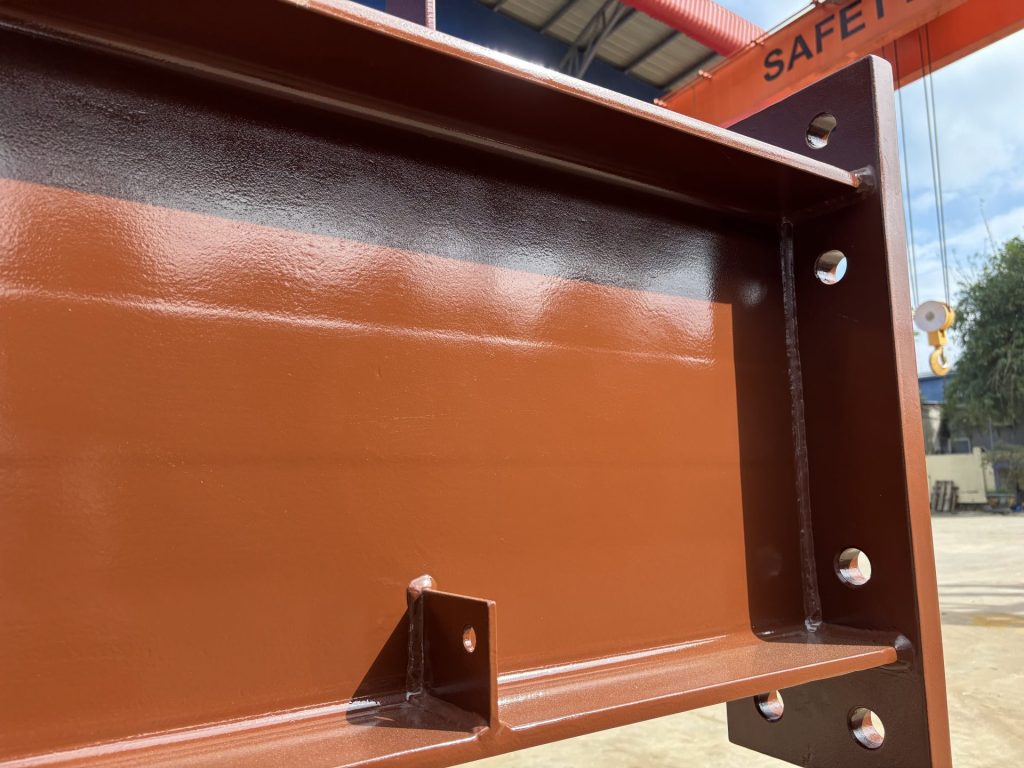

Làm sạch bề mặt giúp lớp sơn bám tốt, đảm bảo độ bền cho công trình

Những bước trên đây của HGPT nhằm đảm bảo chất lượng bề mặt kết cấu thép được làm sạch tốt nhất, giúp lớp sơn sau đó bền và chất lượng từ đó mang đến cho khách hàng những sản phẩm đạt chất lượng như đã cam kết.

---

Thông tin liên hệ:

CÔNG TY CƠ KHÍ HÀ GIANG PHƯỚC TƯỜNG (HGPT Steel)

– Địa chỉ: Đường số 8, KCN Hoà Cầm, P.Hòa Thọ Tây, Q.Cẩm Lệ, TP. Đà Nẵng

– Hotline: 0949.386.113

– Mail: tender@hgpt.vn – Website: https://hgptsteel.com/

– Fanpage: https://www.facebook.com/HGPTMechanicalJSC
